| Диапазон контролируемых расстоянийот 8 до 100 м | Максимальная ширина защищаемого одним извещателем пространстване более 9 м | Напряжение питания извещателя (приемника и передатчика)от 10 до 30 В |
| Ток, потребляемый извещателем в режиме «Норма»не более 1,5 мА | Устанавливаемые пороги срабатывания для ИП212-52СМ20%, 30%, 40%, 50% |

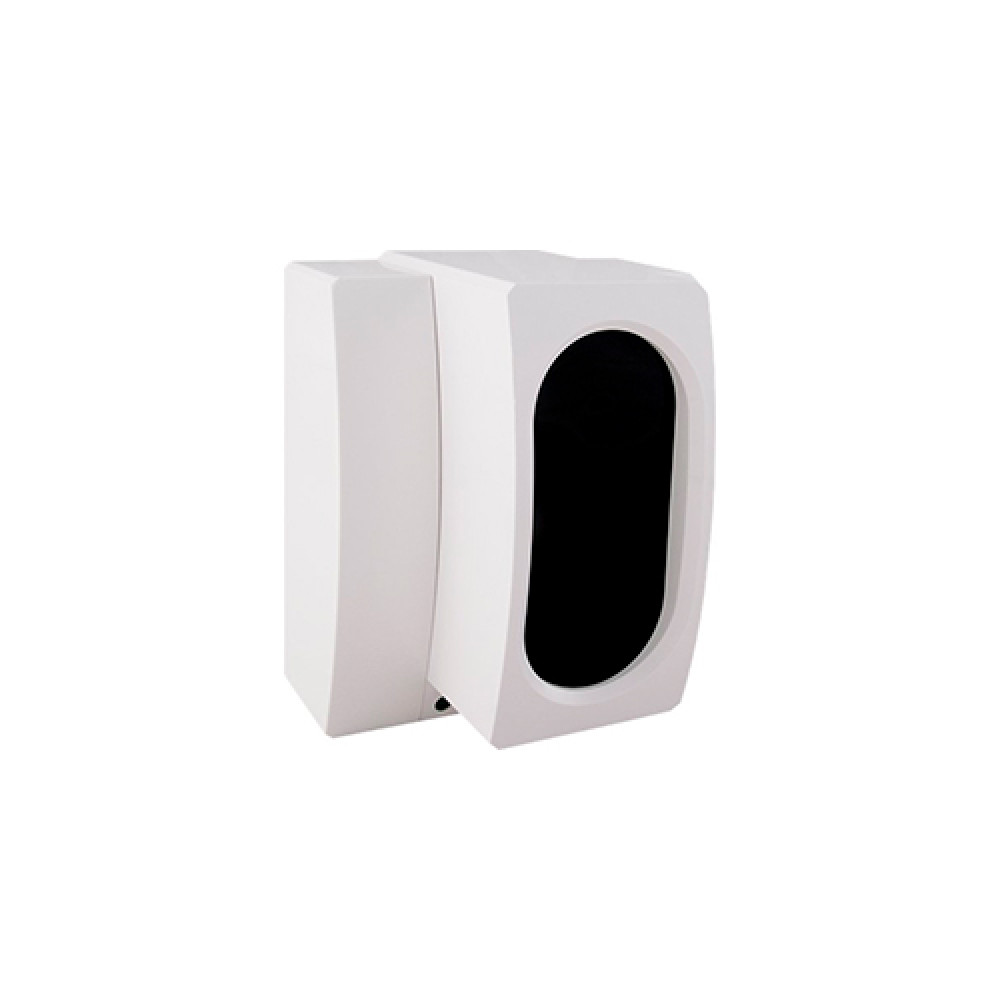

ИП212-52СМ – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.
Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом.
В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМ могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%). Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении.
Извещатели ИП212-52СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением. В ИП212-52СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
Юстировка
ИП212-52СМ по конструкции относятся к узкоугольным линейным извещателям, в которых за счет применения пружинно-винтового юстировочного механизма обеспечивается плавная настройка положения приемо-передатчика в пределах ±5 градусов для каждой из плоскостей.
Процесс юстировки аналогичен процессу описанному для ИП212-52М. Выбор тактики работы извещателей ИП212-52СМ схож с ИП212-52М, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.
Режим работы извещателя
Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.
| Диапазон контролируемых расстояний | от 8 до 100 м |
|---|---|
| Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
| Напряжение питания извещателя (приемника и передатчика) | от 10 до 30 В |
| Ток, потребляемый извещателем в режиме «Норма» | не более 1,5 мА |
| Устанавливаемые пороги срабатывания для ИП212-52СМ | 20%, 30%, 40%, 50% |
