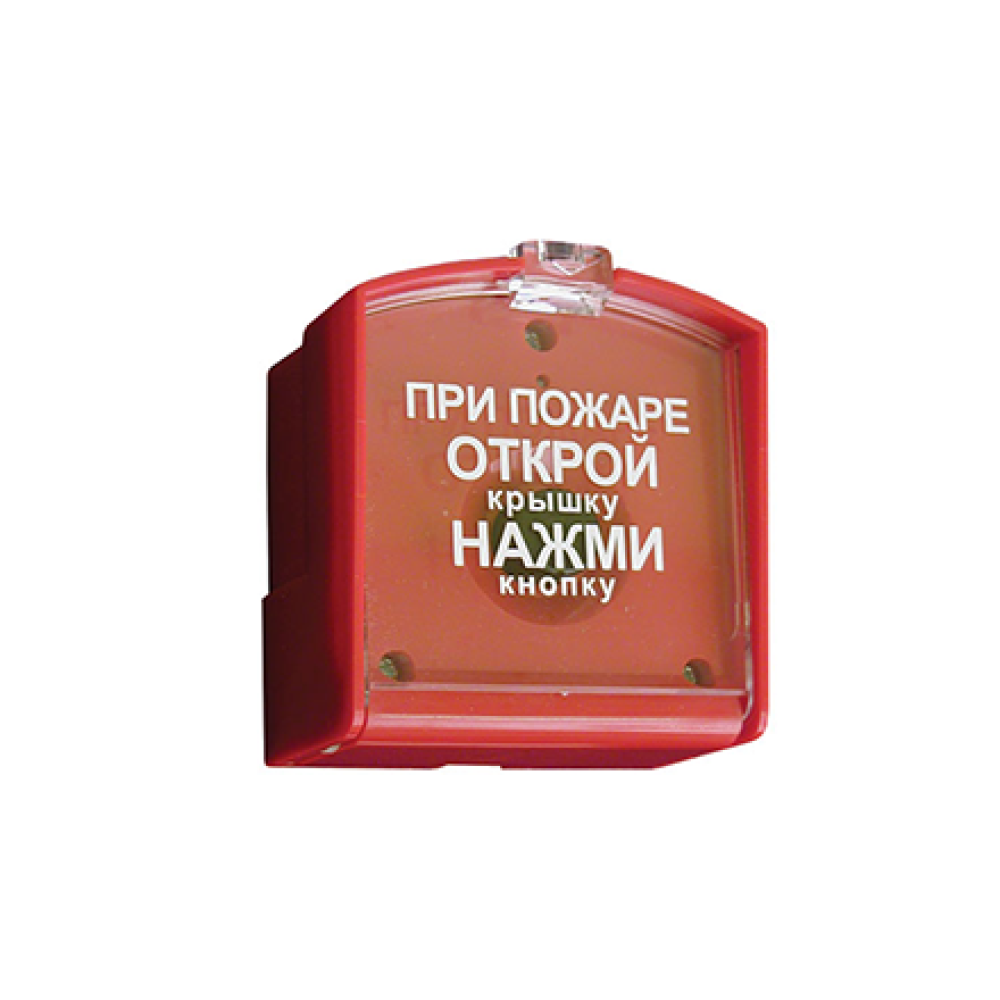

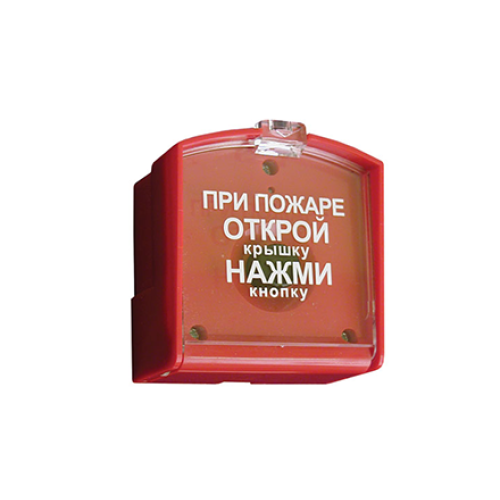

Извещатель пожарный ручной ИПР-3СУ

Извещатель пожарный ручной ИПР-3СУ предназначен для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации.

Извещатель ИПР-3СУ представляет собой конструкцию, состоящую из основания, внутренней крышки и наружной крышки. Извещатель имеет встроенную оптическую индикацию дежурного режима (индикатор зеленого свечения) и срабатывания (индикатор красного свечения).

Извещатель используется для круглосуточной непрерывной работы с приборами приемно-контрольными (в дальнейшем — ППК) типа ППК-2, ППС-3, «Радуга», «Сигнал-20» и другими. Извещатель осуществляет прием и отображение обратного сигнала (квитирование), при работе с ППК (например, ППК-2 или ППС-3). Электрическое питание извещателя и передача извещения о пожаре осуществляется по двухпроводному шлейфу сигнализации (в дальнейшем ШС). Извещатель относится к изделиям с периодическим обслуживанием. Извещатель ИПР-3СУ посылает тревожный сигнал в ШС при переводе приводного элемента (кнопки) извещателя во включенное состояние. После снятия усилия извещатель остается во включенном состоянии. Перевод извещателя в дежурный режим осуществляется возвратом кнопки в исходное состояние с помощью экстрактора ЦФСК.734311.008, входящего в комплект поставки.

Варианты подключений:

• вариант 1 — имитация пожарного извещателя (ПИ) с нормально-замкнутым контактом (НЗК), с квитированием;
• вариант 2 — имитация активного дымового ПИ;
• вариант 3 — имитация ПИ с НЗК для приборов ОПС;
• вариант 4 — имитация ПИ с НЗК с квитированием.

Вариант 1. При нажатии кнопки извещатель включает в ШС дополнительный резистор, что воспринимается ППК как тревожный сигнал. После ответного сигнала ППК (сигнал квитирования) извещатель включает красный тревожный индикатор. После снятия усилия, приложенного к кнопке, извещатель сохраняет включенное состояние, пока кнопка не будет переведена в исходное положение с помощью экстрактора.

Вариант 2. Извещатель после нажатия кнопки формирует тревожный сигнал в виде скачкообразного уменьшения внутреннего сопротивления. В этом режиме извещатель не имеет внутреннего ограничителя тока и величина тока в шлейфе ППК при срабатывании извещателя определяется только характеристиками выходного формирователя тока ППК или установкой в цепь ШС (+) дополнительного токоограничивающего сопротивления у каждого извещателя. Одновременно включается тревожный красный индикатор.

Вариант 3. Тревожным сообщением для ППК является разрыв линии ШС при нажатии кнопки. Одновременно включается тревожная сигнализация извещателя (красный индикатор).

Вариант 4. После нажатия кнопки линия ШС (-) блокируется диодом, что служит тревожным сообщением для ППК. ППК реагирует на сообщение, изменяя полярность питающего напряжения, после чего зажигается тревожная сигнализация извещателя (красный индикатор).

Особенности: Предназначен для работы с приборами приемно-контрольными со знакопеременным напряжением в шлейфах.
